Depuis une vingtaine d’années le Département accompagne les territoires pour la mise en valeur de leur patrimoine par une signalétique historique réalisée selon une charte graphique spécifique et une technique de qualité, le verre émaillé. L’objectif à travers cette signalétique est de valoriser les sites patrimoniaux in situ, de sensibiliser les Drômois et le public de passage à l’histoire et à l’architecture de notre département.

Accompagner et valoriser les territoires

Les missions de la Conservation départementale du patrimoine consistent à accompagner et définir les projets en lien avec les acteurs du territoire (communes, associations, historiens) d’un point de vu technique, administratif et financier..

Signaler et informer : un enjeu patrimonial

À travers cette signalétique la volonté du Département est de soutenir les initiatives locales sur des lieux remarquables où les enjeux culturels et touristiques peuvent s’avérer essentiels pour contribuer au développement du territoire.

Chaque option graphique et réalisation de signalétique se construisent par une réflexion en amont…

Chaque option graphique et réalisation de signalétique se construisent par une réflexion en amont afin de définir au mieux la pertinence des options visuelles. Les parti-pris graphiques doivent être la sobriété et la discrétion dans un souci d’intégration à l’environnement du site et à l’édifice.

Un repérage préalable permet d’appréhender la qualité et la spécificité des lieux à signaler. Le choix de l’emplacement des panneaux, le mieux adapté dans un souci de respect de l’édifice et de sa valeur patrimoniale, influence le choix des formats, des supports, des matériaux, des techniques d’impression.

Chaque panneau peut être « connecté »
aux balades numériques de la carte collaborative du patrimoine de la Drôme.
par un QR Code,

LES MATERIAUX

Le verre

?

Pourquoi le verre ?

L’utilisation du verre pour la réalisation d’une partie de la signalétique est fondée sur la qualité intrinsèque du matériau (transparence, imputréscibilité, finition). Son traitement demande l’expertise qualifiée de professionnels du
verre. La plaque de verre est découpée puis percée de trous pour la fixation.
Deux techniques d’impression
1/ Pour la plupart des projets, impression jet d’encre pour émaux, puis cuisson au four à 700°
2/ Pour de projets spécifiques, impression sérigraphie avec pâte d’émail, puis cuisson au four à 700° , (fabrication artisanale – garantie 50 ans)
La dernière étape consiste à «tremper» le verre afin d’assurer une meilleure sécurité en cas de bris.et renforcer sa résistance.

le métal

?

Pourquoi des supports en métal ?


La réalisation de supports en métal (lutrin, totem-rue, lutrin mural, lutrin double, supports plans, vertical, horizontal, simple ou double drapeau), s’impose lorsqu’il n’y pas de mur ou que ce dernier ne peut recevoir de panneau .
Ces supports sont en tôle d’acier de 10 mm, assemblée par soudure, dont la finition par une métallisation zinc alu et une couche de peinture polyester.
Tous ces supports sont adaptables en fonction de la nature et spécificité du projet.

tous les modèles de panneaux

edifices

3 modéles

3 MODELES

…

• modéle R (34 x 49cm)

• modéle R1 (17 x 34 cm)

• modéle C (34 x 34 cm)

directionnels

3 modéles

3 MODELES

…

• modéle R (34 x 49cm)

• modéle R1 (17 x 34 cm)

• modéle C (34 x 34 cm)

plans

2 modéles

2 MODELES

…

• modéle R3 (60x 80 cm)

• modéle R4 (80 x 100 cm)

(vertical ou horizontal)

table orientation

2 modéles

2 MODELES

…

• modéle TO (45 x 150 cm)

• modéle TO (60 x 150 cm)

supports

4 modéles

4 MODELES

…

• lutrin-totem

• totem-rue

• lutrin-double

• lutrin-mur

• table orientation (45 x 150 cm)

supports plans

4 modéles

4 MODELES

…

• modéle R3 (60x 80 cm)

• pour modéle R4 (80 x 100 cm)

(vertical ou horizontal)

• drapeau simple (60x 80 cm)

• drapeau double (60 x 80 cm)

édifices

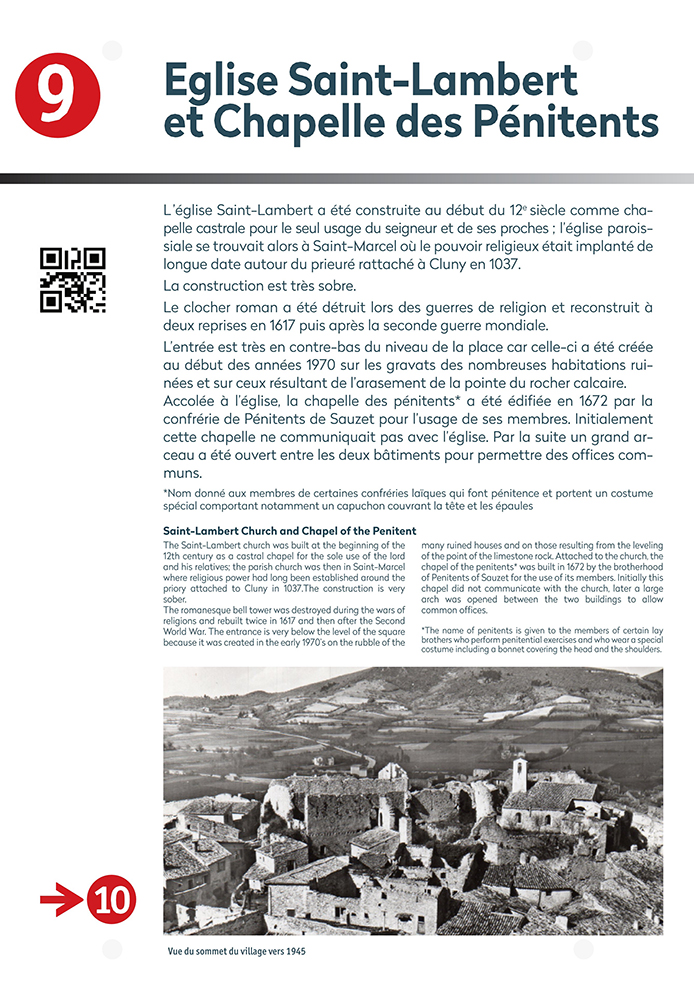

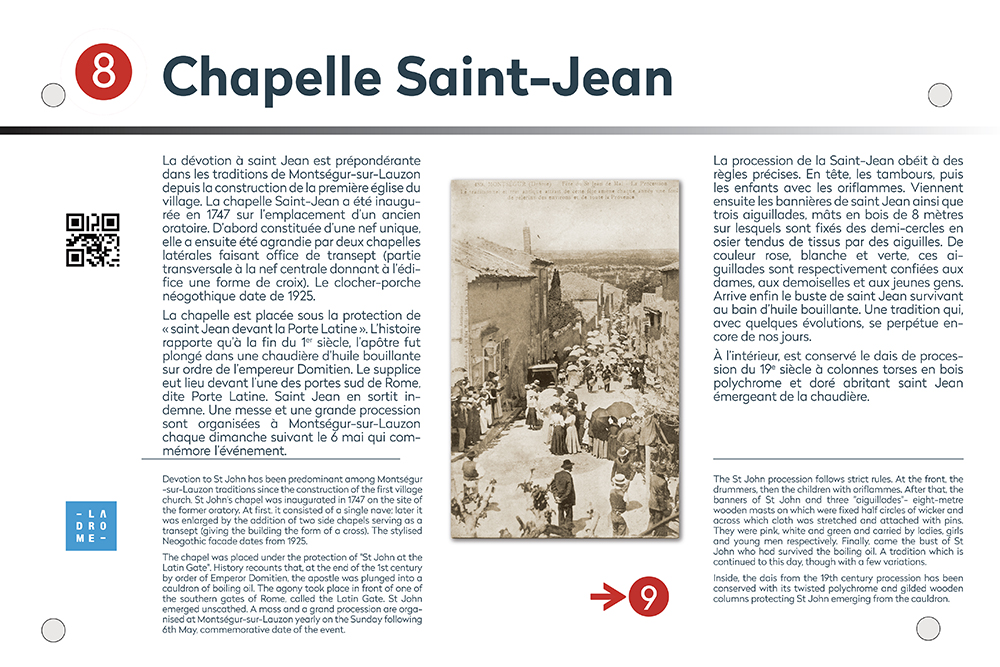

Modèle R  (34 x 49 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

Modèle R1  (17 x 34 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

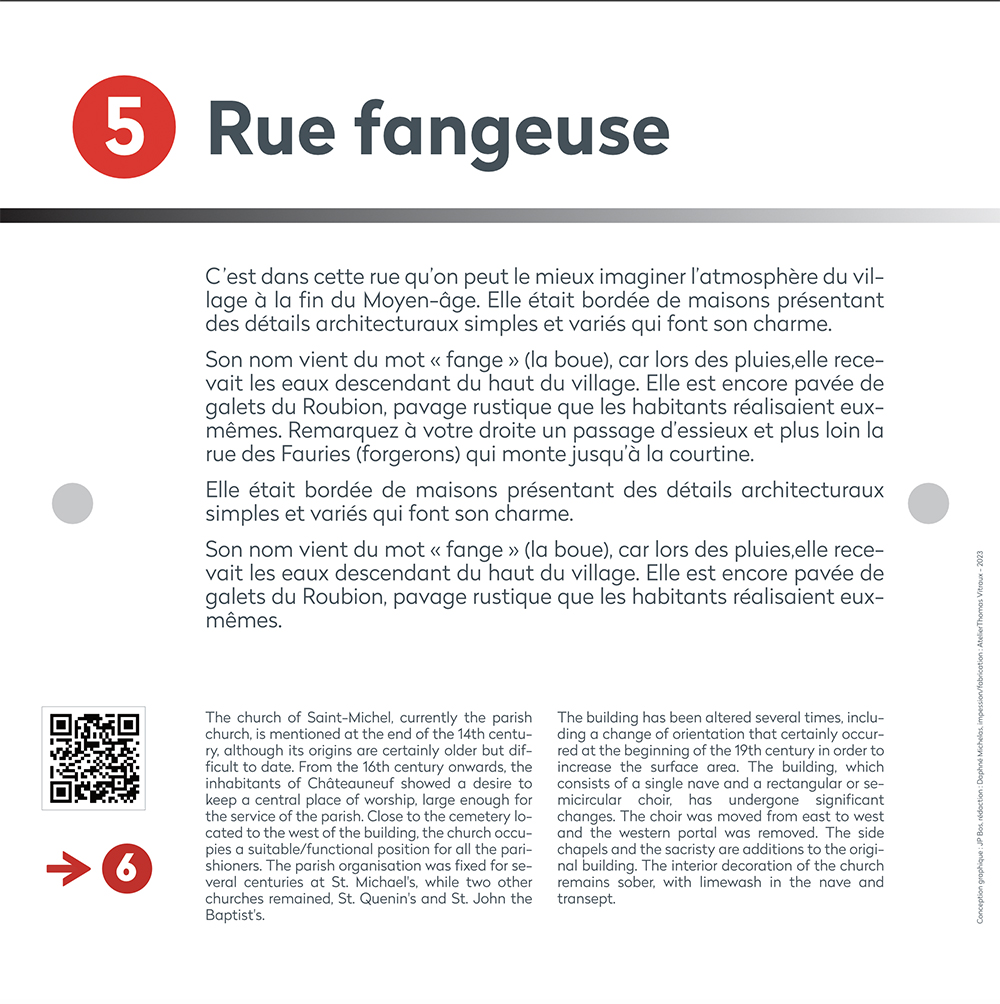

Modèle C  (34 x 34 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

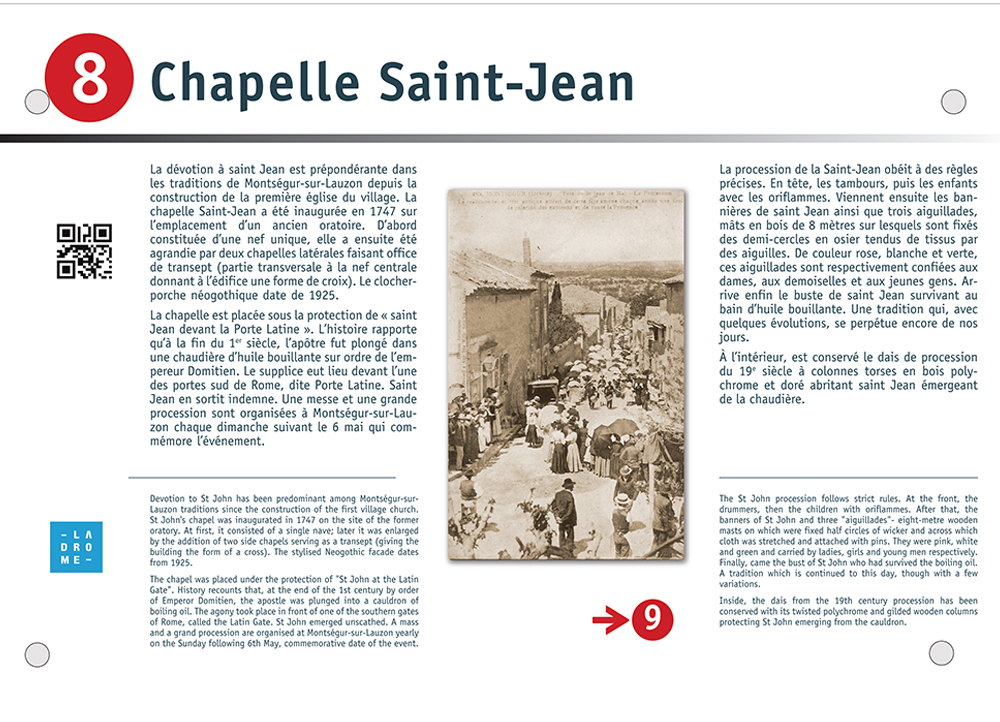

Modèle R2  (49 x 60 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

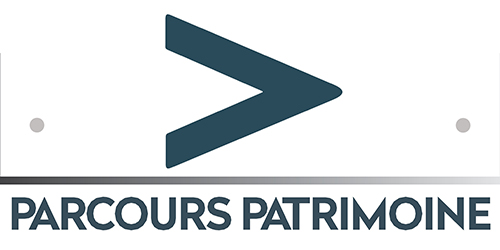

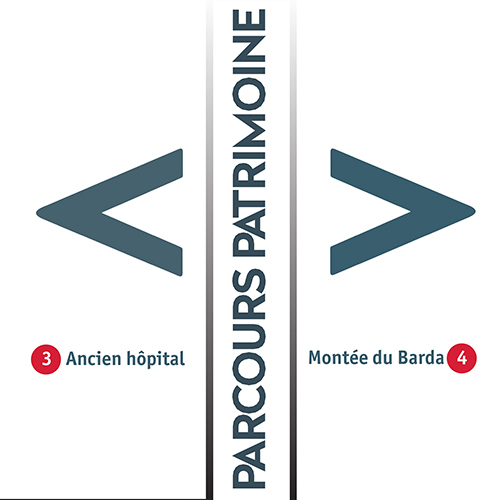

directionnels

Modèle C  (34 x 34 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

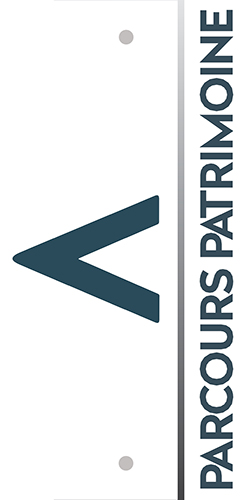

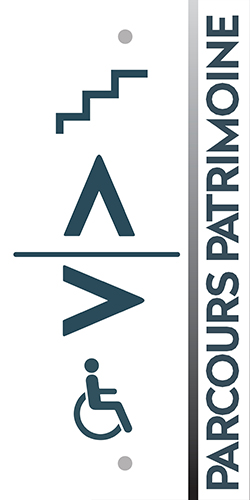

Modèle R1  (17 x 34 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

plans

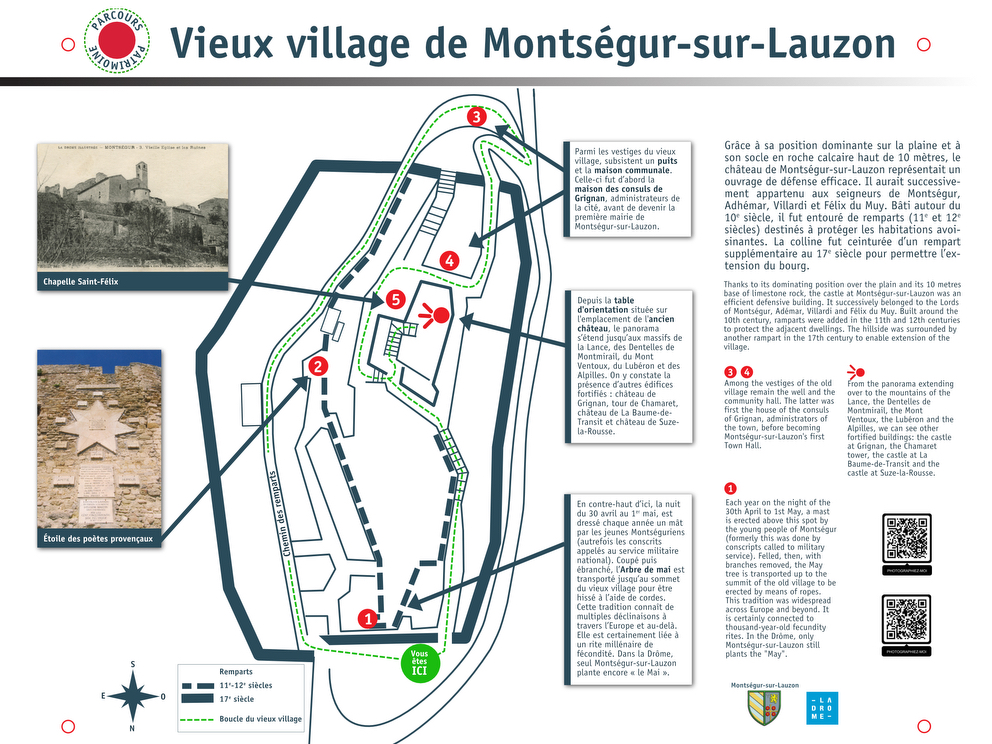

Modèle R3 (60 x 80 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

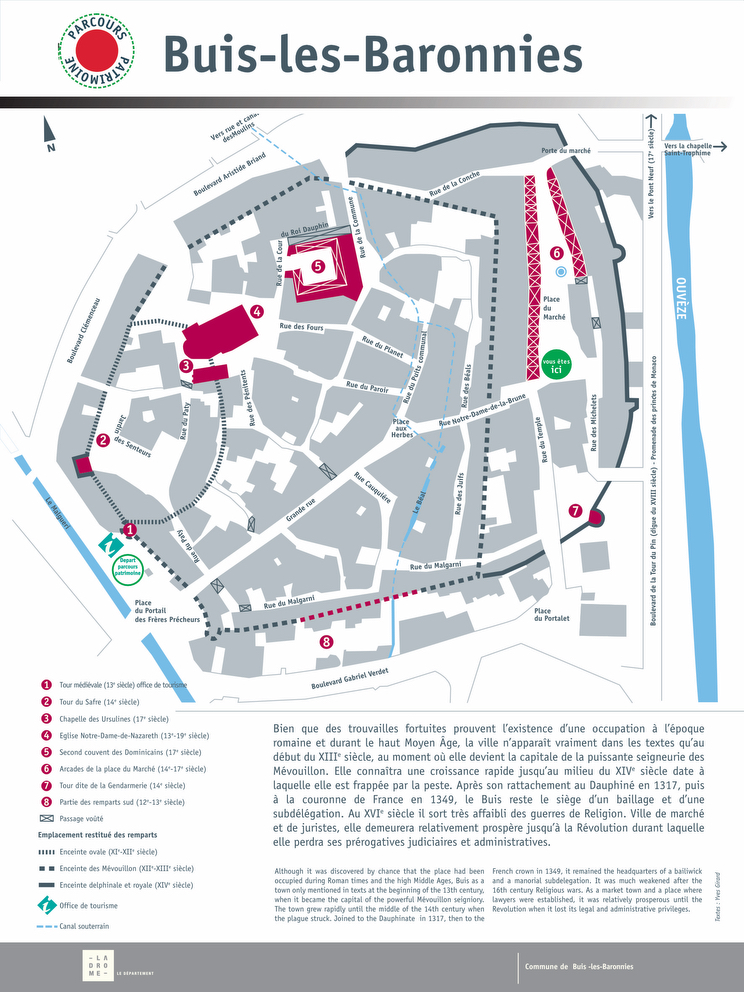

…vertical

Modèle R3 (60 x 80 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

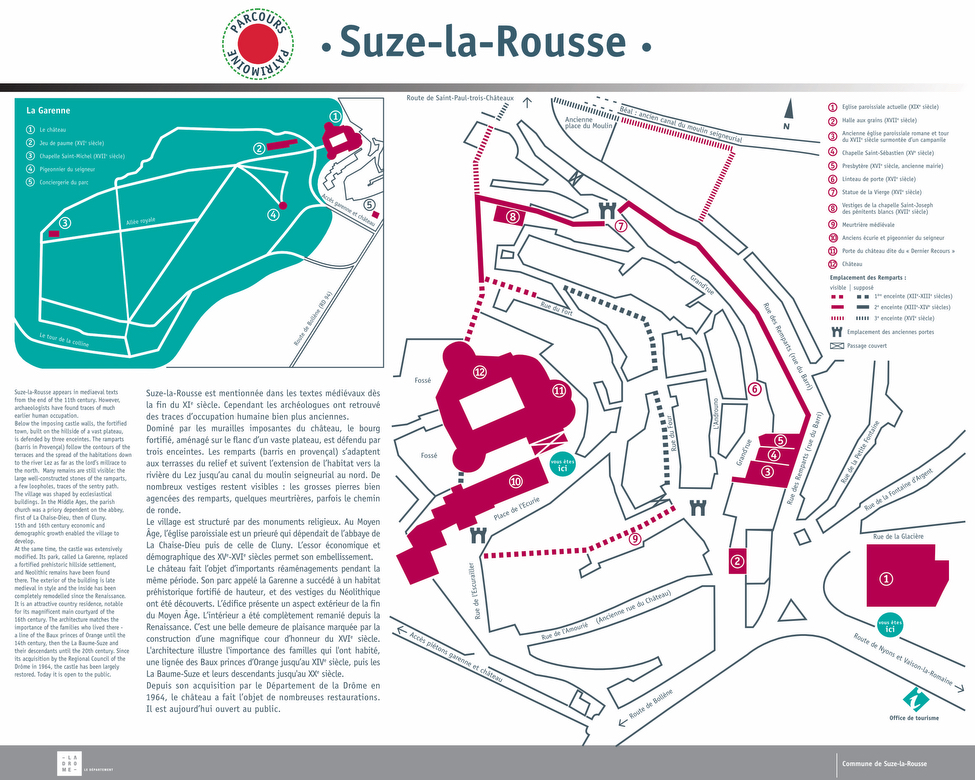

… horizontal

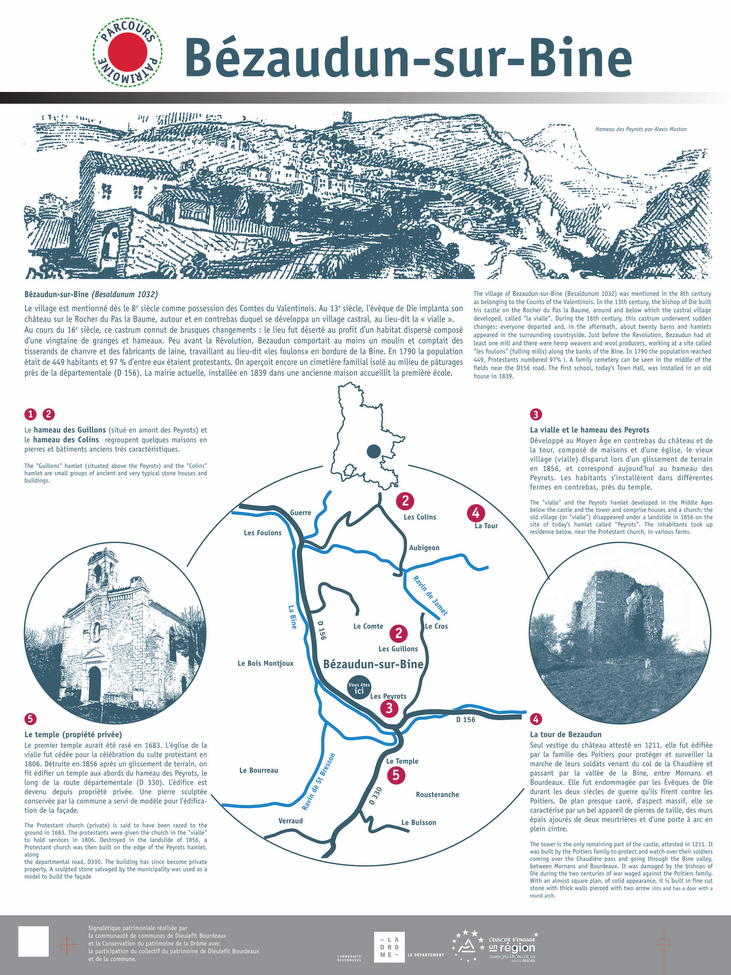

Modèle R4 (80 x 100 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

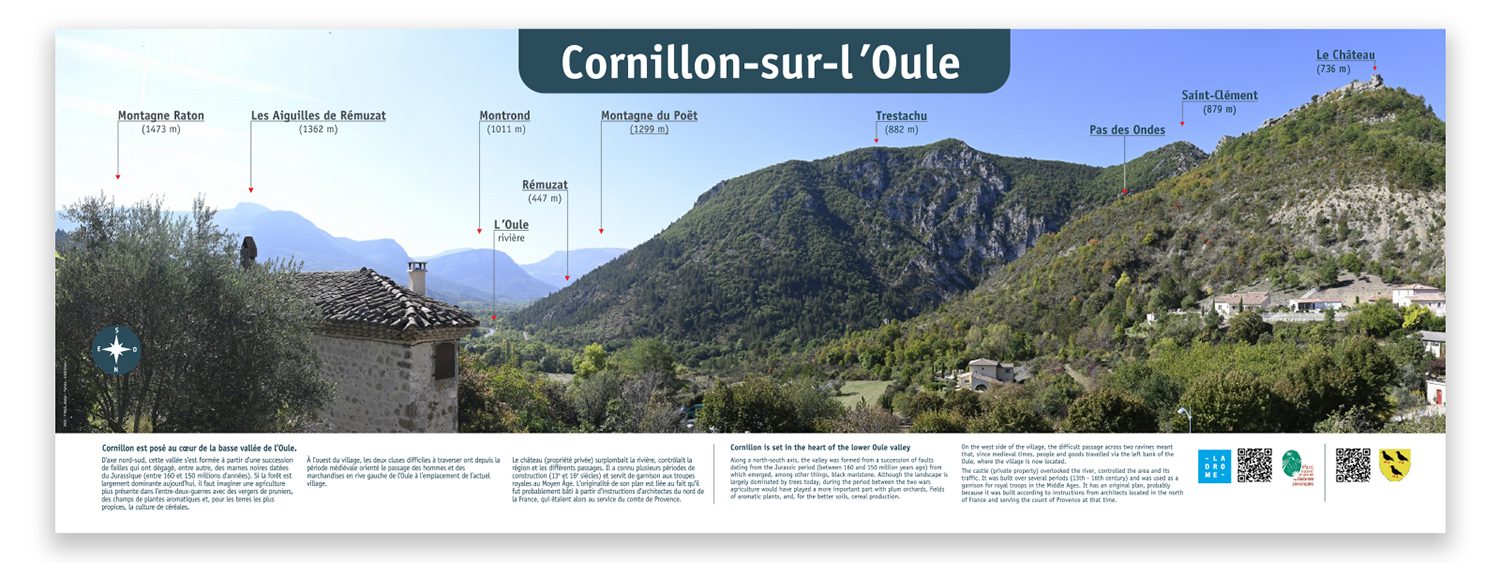

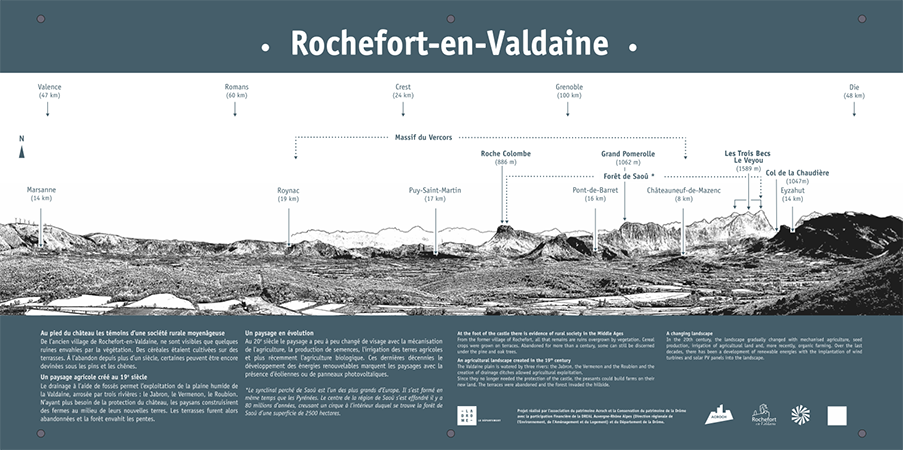

table d’orientation

Modèle TO  (60 x 150 cm – 45 x 150 cm)

Plaque de verre 10 mm épaisseur percée de trous pour la fixation

supports édifices

Modèle R, R1  (34 x 49 cm et 17 x 34 cm

Plaque de métal 10 mm épaisseur

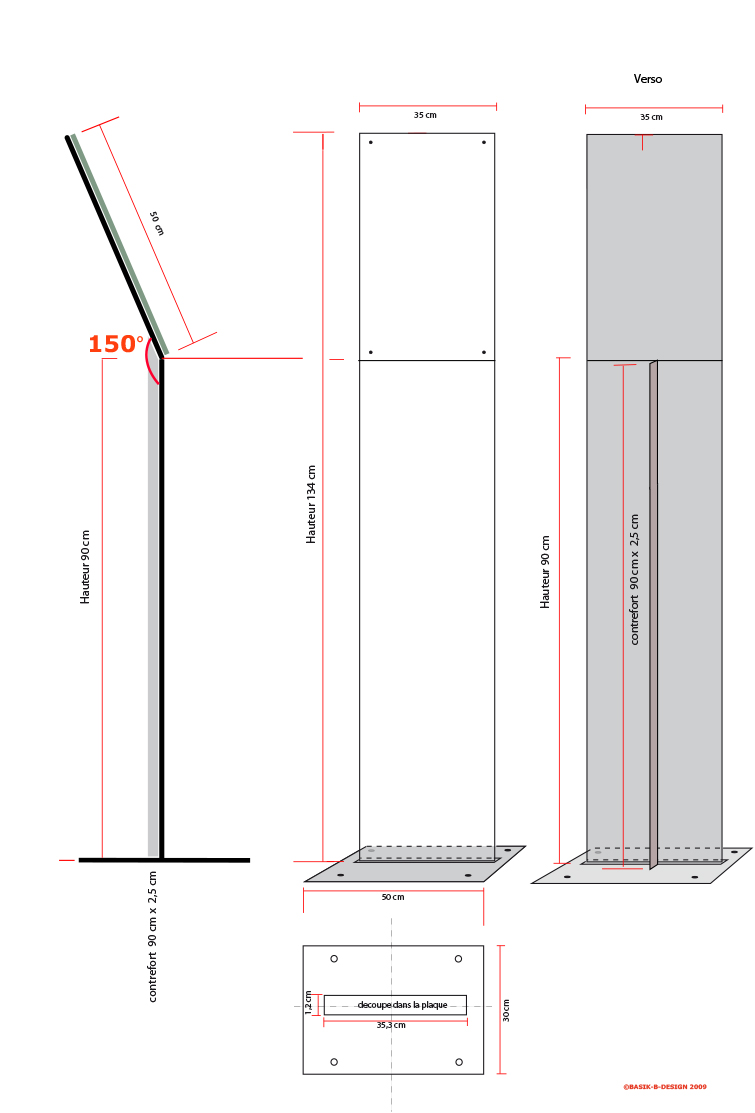

Lutrin support R

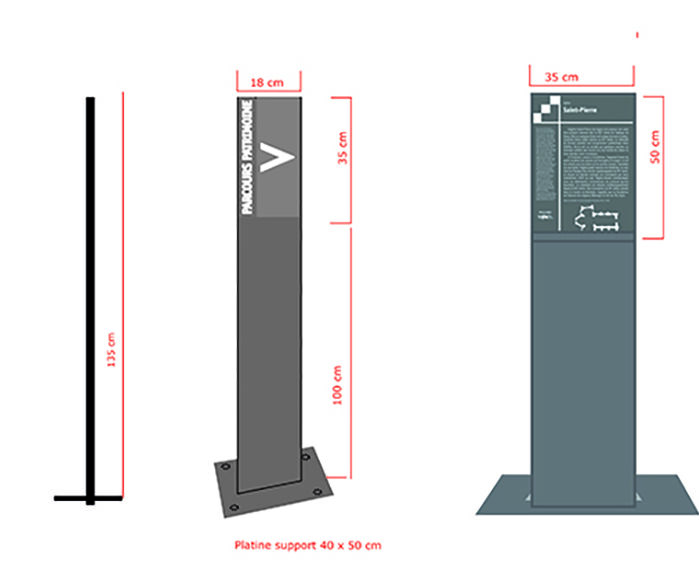

Totem-rue

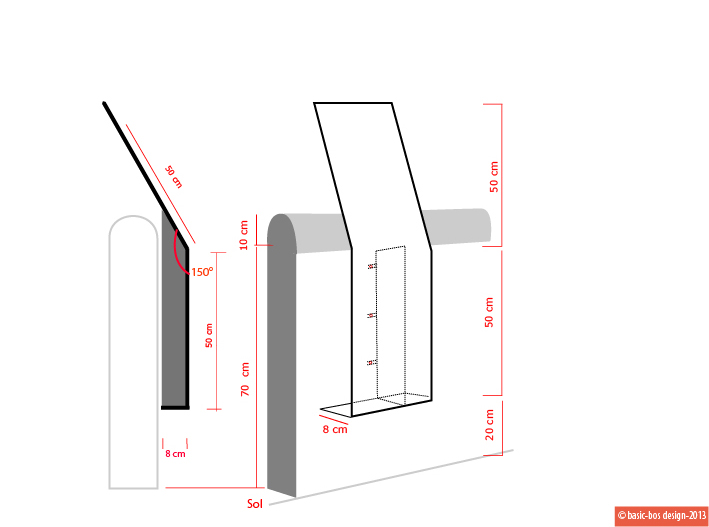

Lutrin mural

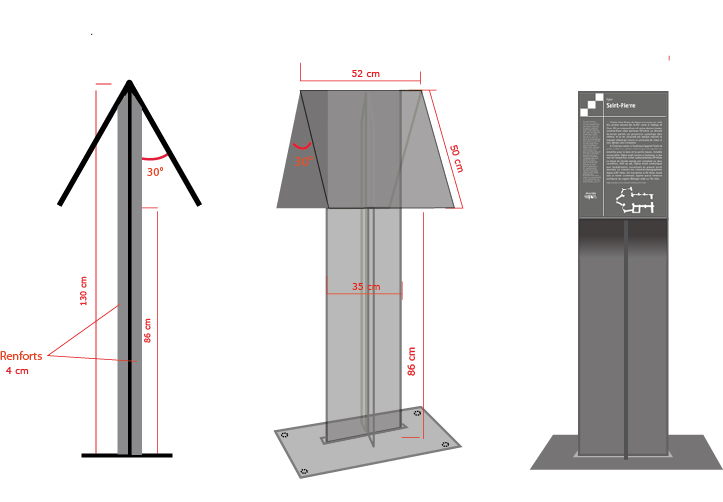

Lutrin double

supports plans

Modèle R3, R4 (60 x 80 cm ou 80 x 100 cm)

Plaque de métal 10 mm épaisseur

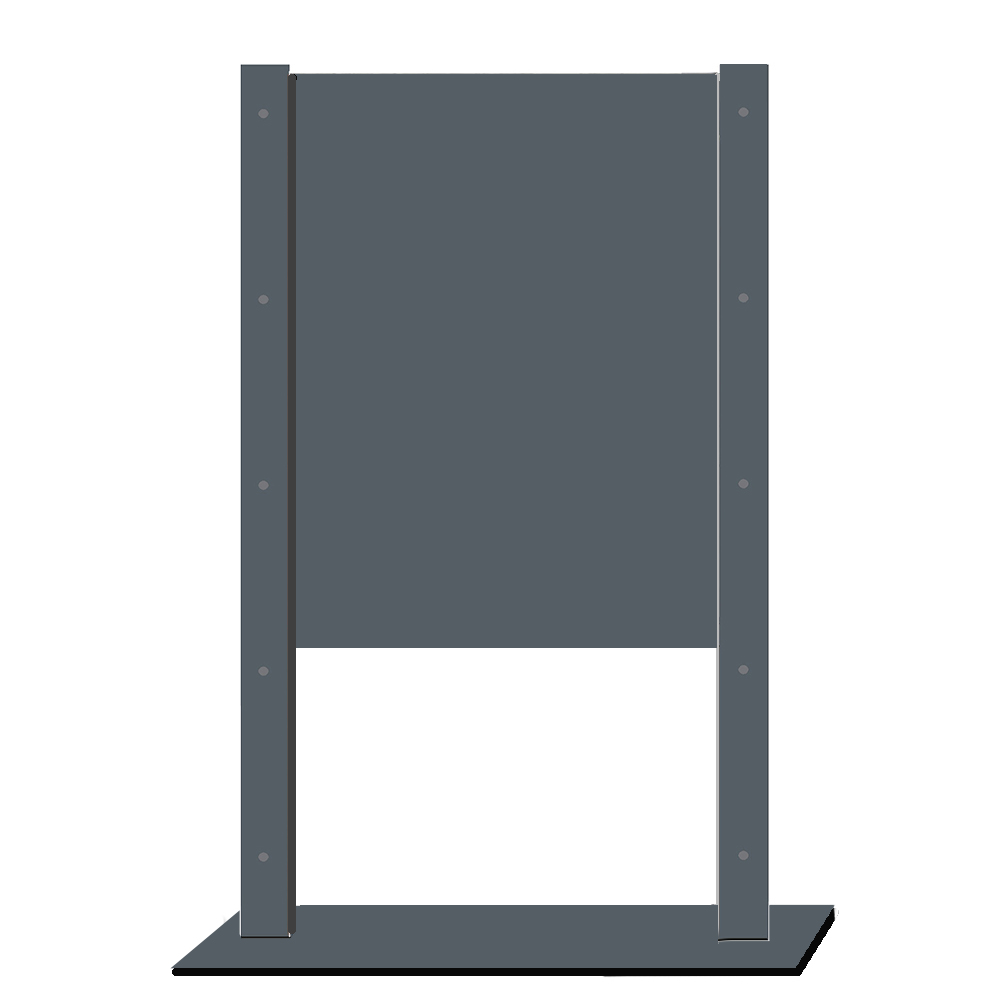

Support métal pour R3 et R4 vertical

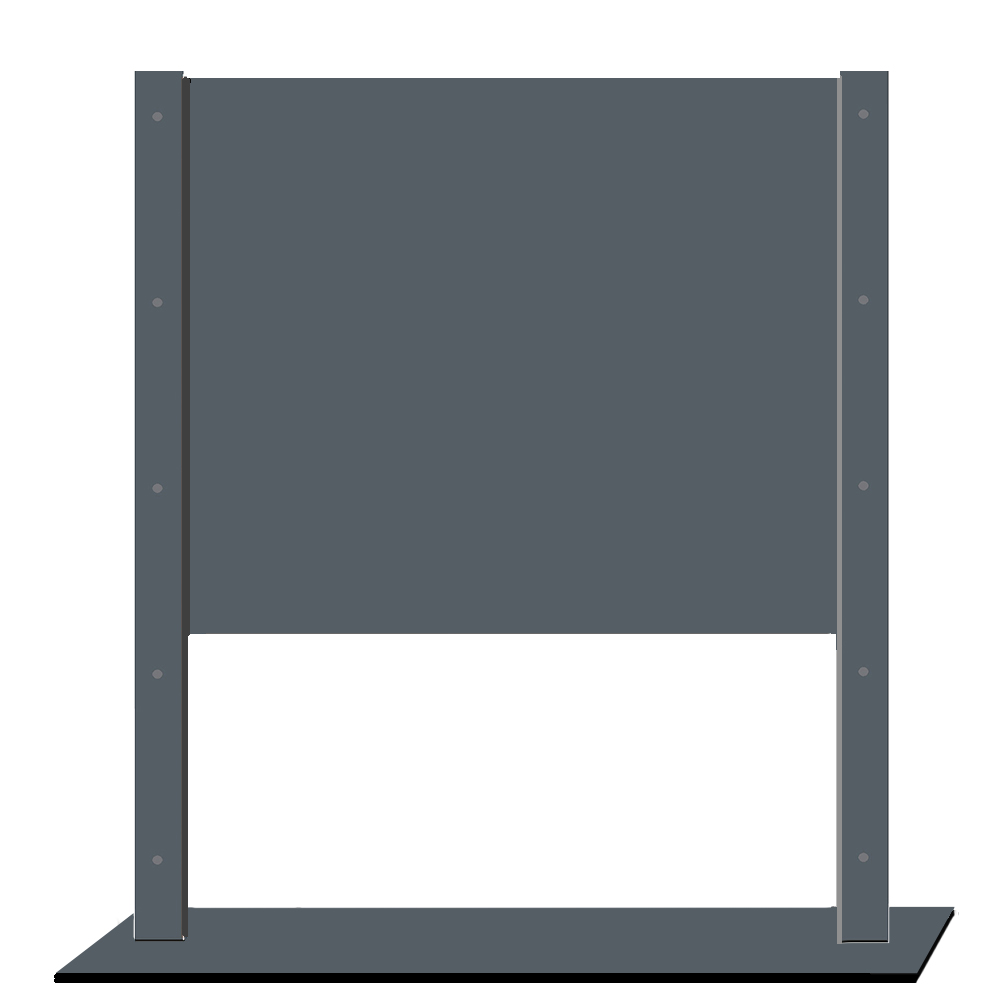

Support métal pour R3 et R4 horizontal

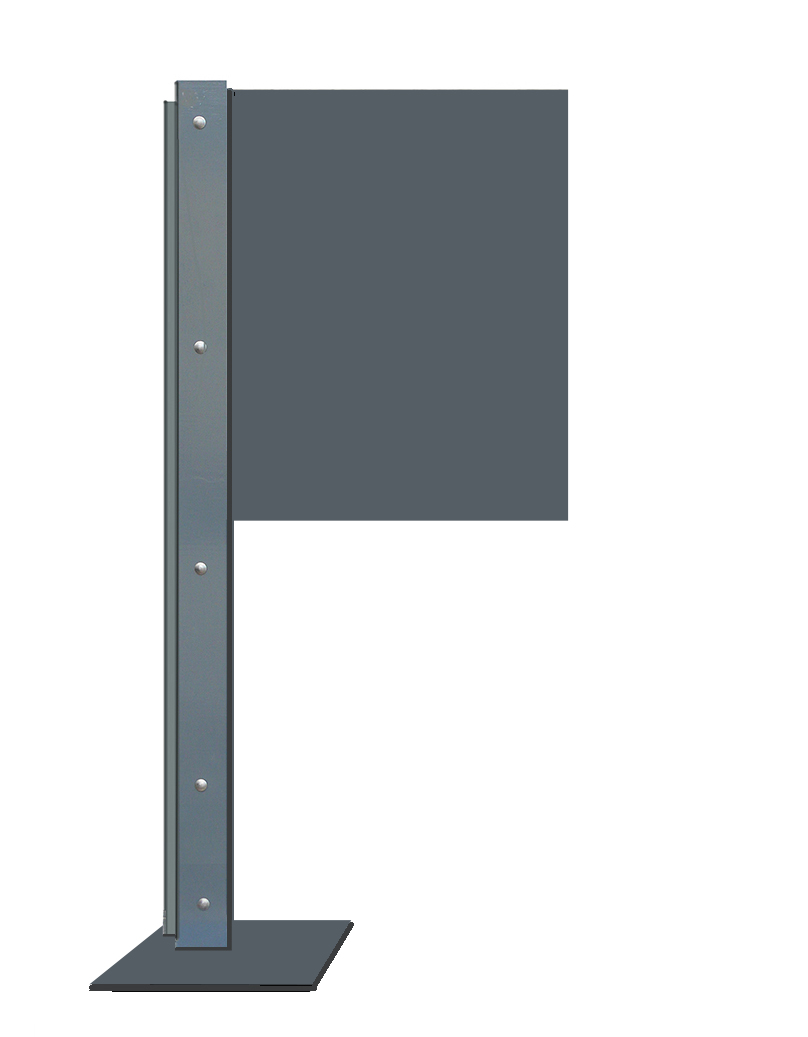

Support métal drapeau simple pour R3 vertical

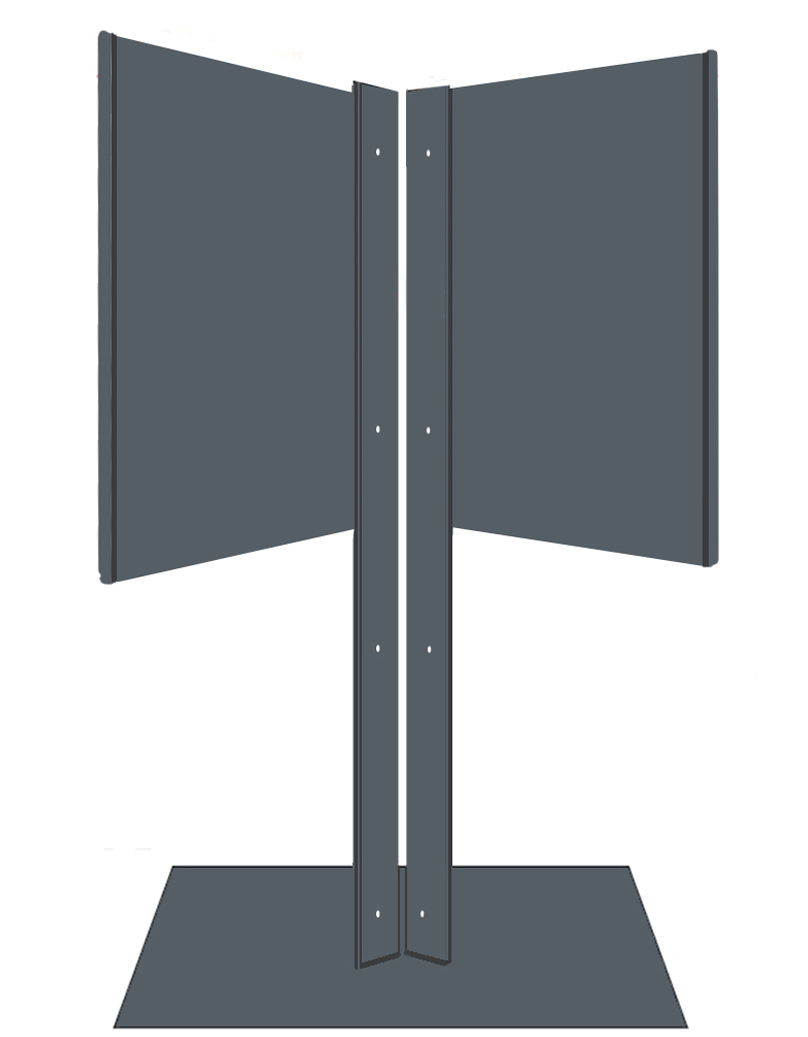

Support métal drapeau double pour R3 vertical

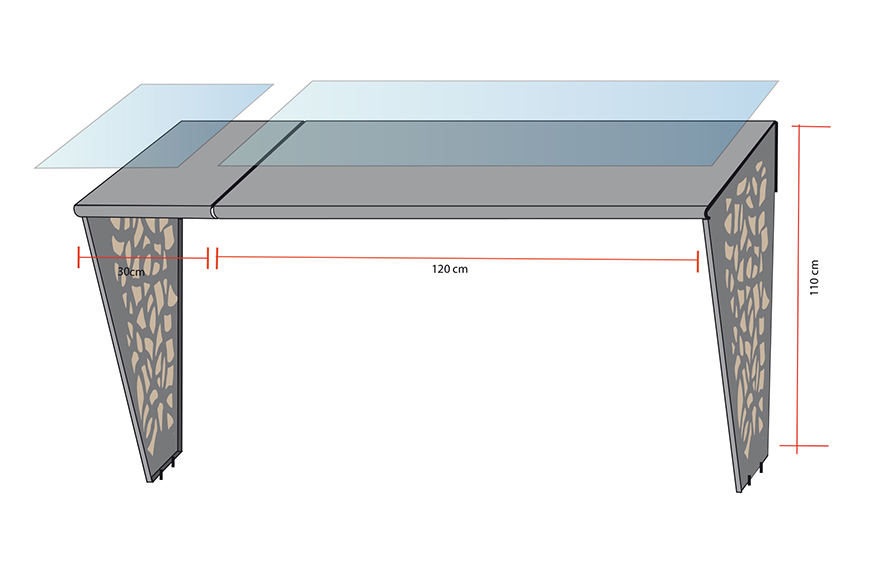

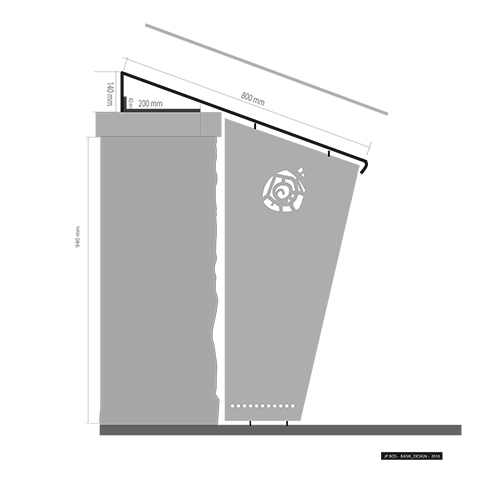

support  table d’orientation

Modèle TO  (60 x 150 cm – 45 x 150 cm)

Plaque de métal 10 mm épaisseur

Nombre de mots ou signes par modele

R1 (17×34) : 100 mots maxi
R (34×49) : 210 mots maxi sans illustration (1336 signes espaces compris)
R (34×49) : 160 mots maxi avec illustration (940 caractères espaces compris)
C (34×34) : 150 mots maxi
R2 (49×60) : 509 mots maxi (2986 signes espaces compris) avec illustration latérale – ex chatillon
R3 (80×60) : 270 mots  (Plan ville)
R4 (100×80) : 480 mots (Plan Pays)
Table d’orientation : 300 mots maxi

Format des images

Les photos doivent être a la dimension de l’impression finale, avec une définition de 300 DPI

Polices de base

RADIKAL (voir charte département)

Base des couleurs
CMJN

Gris  = 40 C, 00 M 00 J 80 N
Rouge  = 00 C, 100 M 100 J 20 N
